Membuat denah interior dengan Sweet Home 3D Part 2

Postingan ini akan melanjutkan tutorial sebelum. Pada tutorial sebelumnya telah di bahas cara separasi ruangan atau pembagiaan ruangan, pembuatan tembok, dan interface. Dipostingan ini akan membahas cara memberikan texture dan penempatan furniture pada ruangan yang telah kita buat. Tanpa banyak basa basi mari kita masuk ke dalam tutorial kali ini

Pertama - tama open atau buka file yang telah kita buat pada tutorial sebelumnya.Langkah berikutnya adalah memberikan texture pada lantai ruangan agar tampak lebih indah. Caranya adalah dengan melakukan klik 2x pada ruangan yang ingin kita beri texture lantainya atau klik kanan pada ruangan itu kemudian pilih Modify Rooms. Sebagai bahan praktek kita mulai dari kamar tidur. Download gambar texture kayu di sini yang akan kita gunakan pada ruangan kamar tidur. Kemudian klik 2x pada ruangan kamar tidur, maka akan muncul window Modify rooms.

Aktif kan texture pada bagian display floor dengan cara klik pada lingkaran di sampingnya, untuk lebih jelas liat pada gambar.

Lanjutkan dengan melakukan klik button yang terdapat di samping tulisan texture (lihat pada gambar di atas), maka akan muncul window floor texture. Pada window floor texture akan terlihat banyak pilihan texture yang telah tersedia, namun kita dapat menambahkan texture kita sendiri selama file texture masih dapat di support oleh sweet home 3d (file texture yang telah di dukung oleh sweet home 3d adalah jpg,bmp, gif, png). Cara untuk mengimport texture buatan kita sendiri adalah sebagai berikut.
Klik button import, maka akan muncul window texture import wizard.

Pada window texture import wizard terdapat dua button, button choose image dan find image. choose image untuk memilih file texture dari hdd kita, sedangkan find image berfungsi untuk mencari file gambar texture. Klik pada choose image, maka akan muncul window choose image. browser ke tempat kita menyimpan file gambar texture. Langkah berikutnya tentu klik open pada window choose image.

Jika berhasil maka gambar texture akan di tampilkan pada texture import wizard. Lanjutkan dengan klik continue.

Setelah itu akan terlihat opsi untuk mengatur identitas gambar, jika tidak ingin melakukan perubahan identitas gambar klik pada button finis. Kemudian pada window floor texture klik ok dan pada window modify room juga klik ok.
Hasilnya seperti gambar di bawah ini.

Berikan tekture pada ruangan lain dengan cara yang sama seperti langkah - langkah di atas.
Texture Dapur : http://versporttvonline.com/wp-content/uploads/2013/06/Wood-textures-wallpaper-1920x1200-wood-textures-backgrounds.jpg
Texture Kamar Mandi : http://www.3dstudio-max.com/textures/images/wood-3.jpg
Texture Ruang Tamu : http://www.thewallpapers.org/photo/34665/Wood-003.jpg

Berikutnya adalah memberikan texture ke Tembok agar tampilan rumah kita menjadi lebih indah di pandang. Secara garis besar pemberian texture pada tembok sama seperti pemberian texture pada lantai hanya saja option yang di ubah ada pada kategori
wall sides around room di window modify room.
Berikan texture ke tembok seperti cara memberikan texture ke lantai di atas namun ubah pada wilayah wall sides around room.
Hasilnya seperti pada gambar berikut ini

Rumah tidak akan lengkap tanpa furniture tentunya sekarang kita akan menambahkan furniture ke dalam rumah kita yang tak berpintu LOL. Pada sweet home 3d, pintu dikategorikan sebagai furniture. Lihat pada window furniture catalog, maka kita akan melihat terdapat beberapa folder yang mengkategorikan furniture - furniture pada sweet home 3d. Sebagai contoh saya akan menambahkan furniture pada kamar tidur. Pertama - tama klik pada kategori bedroom, maka akan muncul item - item atau file furniture yang terdapat pada kategori bedroom. pertama - tama tambahkan jendela dan pintu dengan cara klik pada kategori door and window -> Cari Pintu dan Jendela yang sesuai -> letakan pada denah rumah kita (Lihat Gambar ).


Berikutnya tambahkan Tempat tidur dan beberapa furniture yang terdapat dalam sebuah kamar tidur. Lakukah langkah seperti di atas namun kategori furniture yang di ubah. Hasilnya dapat di lihat pada gambar di bawah ini.

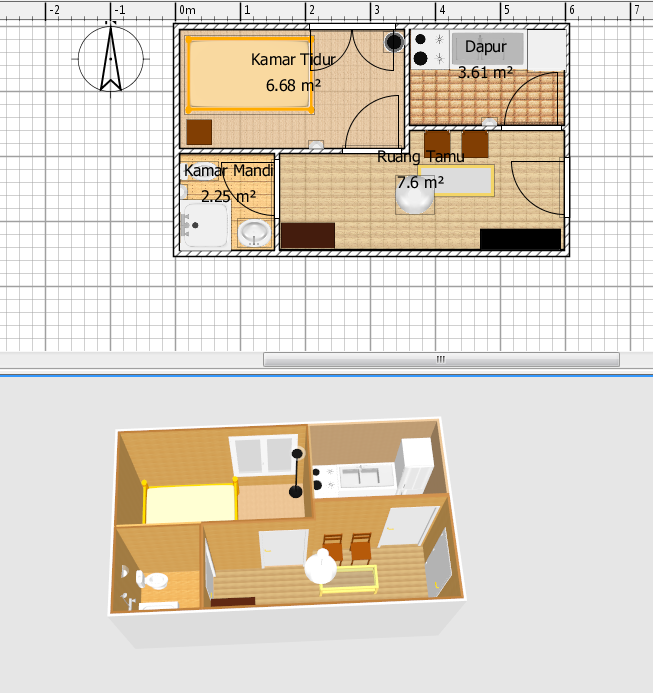

Ruangan yang belum di isi dapat teman - teman isi dengan furniture yang teman - teman suka. berikut adalah contoh hasil karya yang telah selesai.

Pada Sweet Home 3d kita dapat memplubikasikan hasil kreasi kita dengan bentuk file gambar dan file Video. Berikut adalah caranya untuk melakukan publikasi. Untuk file gambar klik pada icon kamera atau create photo pada bagian toolbar-> muncul window create photo -> Create -> save berikut hasil photo 3d view.

Sedangkan untuk virtual view dapat di aktifkan dengan klik kanan pada window 3d view kemudian pilih virtual view. Berikut adalah hasil - hasil dari 3d view.



Rabu, 04 September 2013

Membuat denah interior dengan Sweet Home 3D Part 1

Pada kesempatan kali ini saya ingin membahas mengenai cara membuat denah interior rumah dengan sebuah software pembuat denah rumah yaitu Sweet Home 3D. Software ini sangat mudah digunakan bahkan oleh orang awam. Tidak seperti Autocad, Archicad, dan software desain 3d lainnya yang umumnya diperlukan waktu yang cukup lama untuk mempelajarinya. Penggunaan Sweet Home 3D sangat mudah seperti kita membuat rumah pada game The Sim (Game simulator yang memiliki seting kehidupan manusia sehari - hari ). Sweet Home 3D telah menyediakan semua furniture yang kita perlu kan dan kita hanya perlu melakukan drag n drop. Bagi pengguna yang kurang puas dengan furniture yang ada, kita dapat melakukan import dari hasil software 3d atau download dari internet sehingga aplikasi ini menyediakan flesibilitas yang tinggi untuk kita membuah denah rumah impian. Setelah mengetahui apa itu Sweet Home 3D mari kita masuk ke dalam tutorial kali ini :D

Eh tunggu sebelumnya download Software Sweet Home 3D yang memiliki banyak fasilitas dan tentu Gratis

Sebelum melakukan explorasi software gratis ini lebih dalam ada baik nya kita mengenal interface yang ada pada sweet home 3d ini, agar proses belajar lebih mudah. Berikut adalah gambar interface dari sweet home 3d :


1. Menu Bar
Menu bar berisi beragam fungsi yang terdapat dalam sweet home 3d.
2. Tool Bar
Tool bar berisi beragam tool atau alat yang terdapat dalam sweet home 3d.
3. Furnitur Catalog
Furnitur Catalog berisi beragam furnitur yang terdapat dalam sweet home 3d. Sweet home 3d telah menyediakan berbagai macam furniture dasar yang diperlukan untuk mendesain suatu rumah. Pengguna dapat menambahkan furniture sendiri jika dirasakan tidak mencukupi (Support format OBJ, 3ds, DAE, LWS).
4. Home Plan Window
Home Plan Window berisi adalah lembar kerja kita untuk mendesain suatu rumah. Memiliki fungsi sebagai kertas gambar 2d plan rumah yang akan kita buat.
5. Furnitur List
Furnitur List berisi informasi mengenai furnitur yang kita gunakan dalam desain rumah kita.
6. Home 3d view
Menampilkan bentuk 3d dari rumah yang kita desain.

Langsung saja masuk ke dalam tutorial utama kita karena jika membahas satu per satu interface dari sweet home 3d tidak akan cukup dalam 1 post ini. Percobaan pertama kita adalah mencoba membuat sebuah rumah sederhana dengan tipe 21 dan memiliki ukuran 6 meter x 3,5 meter. Pekerjaan kita akan dimulai dari membuah denah luas tanah yang akan kita gunakan pada Home Plan Window. Pertama - tama seting tinggi dan tebal tembok dengan cara File >> Preferences... Window Preferences akan muncul. Seting Unit dengan Milimeter, New Walls Thinkness = 90, dan New Walls Height = 2500 kemudian klik ok. Berikut ini adalah penjelasan mengenai fungsi yang kita pakai sebelumnya : Unit berguna untuk melakukan seting satuan yang akan kita gunakan pada saat mendesain rumah, New Walls Thinkess berguna untuk mengatur ketebalan tembok, dan New Walls Height berguna untuk mengatur tinggi tembok yang kita gunakan.

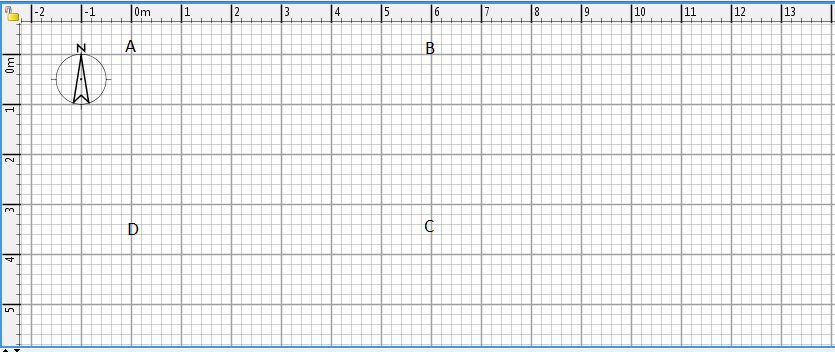

Setelah mengatur properti dari tembok yang akan kita gunakan, maka kita dapat membuat plan rumah yang kita inginkan pada home plan window. Caranya adalah dengan klik tool create wall kemudian klik pada titik A dan tarik hingga ke titik B kemudian klik pada titik B, kemudian dari titik B hingga ke C dan C hingga ke D, dan dari D kembali ke A (Perhatikan ukurannya yaitu 6 x 3.5 ). Semua langkah tersebut dilakukan pada home plan window.

Hasilnya akan terlihat seperti gambar di bawah ini.

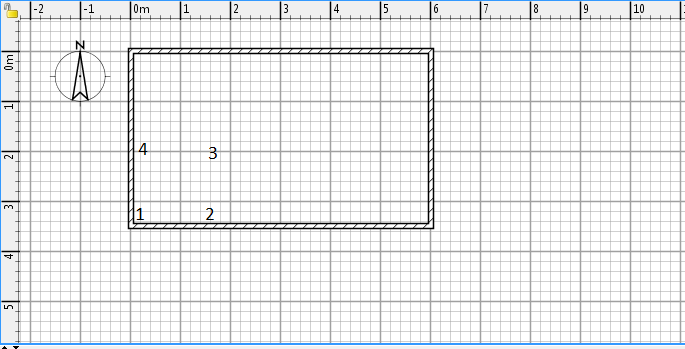

Langkah berikutnya adalah membuat ruangan yang terdapat di dalam rumah. Pertama - tama kita buat kamar mandi dengan ukuran 1500 x 1500 milimeter terlebih dahulu. Klik icon Create Room kemudian klik pada posisi 1 tarik ke posisi 2 kemudian di klik, dari posisi 2 tarik ke posisi 3, dan kemudian dari 3 ke 4 klik dua kali pada posisi 4.

Hasilnya terlihat seperti gambar di bawah ini.

Buat Kamar Tidur, Dapur, dan Ruang Tamu dengan cara seperti membuat kamar mandi.
Ukuran ruangan adalah seperti berikut ini :
Kamar Tidur : 2000 x 3500
Dapur : 1500 2500
dan sisanya buat untuk ruang tamu. Tata letaknya dapat di lihat seperti gambar di bawah ini

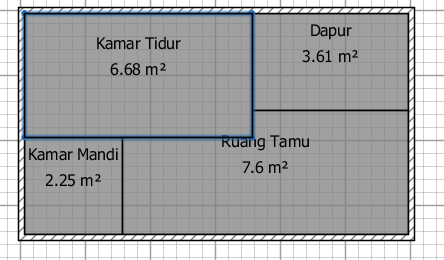

Setelah selesai dengan pembagian ruangan maka buat tembok pembatas untuk setiap ruangan. Pertama - tama lakukan penyetingan ketebal tembok terlebih dahulu dengan ketebalan 70 mm. lakukan seperti langkah sebelumnya. Hasilnya seperti di bawah ini.


Dengan ini pembagian ruangan telah selesai. Pekerjaan membuat interiol rumah ini akan dilanjutkan pada postingan berikutnya :D
jadi save dulu pekerjaan teman - teman. Terima kasih telah membaca post saya dan mohon komentarnya y ^^
